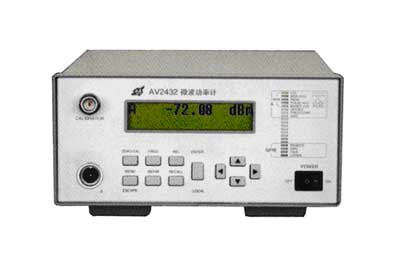

AV2432/AV2433型微波功率计是基于数字信号处理技术的新一代检波
二极管式功率计。内置50MHz功率扫描校准源可对功率计进行功率溯源和
功率探头自动线性校准。DKJ-AV2432型微波功率计主机配置AV23200
系列不同的功率探头可实现连续波平均功率和峰值功率的精确测量。可通
过主机前面板手动操作或后面板GPIB远控操作完成功率探头的校准和信号
功率电平的测量。其卓越的性能完全满足雷达、通讯、广播电视等领域RF
与微波功率的测量。
AV2432/2433型微波功率计是为ATE系统特定设计的双通道功率计，为
A、B双通道输入，可任意配以两个DKJ-AV23200系列连续波式和峰值式功
率探头，可对双通道功率进行精确测量，同时显示双通道测量结果。并具
有A、B、A/B、B/A、A-B、B-A测试功能，配以特定电桥装置可对微波元
件、部件等进行回波损耗、SWR的测量。其具有DKJ-AV2432型单通道微波
功率计所有功能，一机多用，具有较高的性价比。
AV2432/AV2433型微波功率计主要技术指标
频率范围：10MHz～110GHz(视配置的探头而定)
功率范围：-70dBm～ +50dBm
零设置：±100pW
显示分辨率：对数方式为1～0.001dB
线性方式为1-4位
50MHz功率扫描校准源
频率准确度:±1.5％
功率准确度: ±1.9％
(若溯源于功率准确度为±0.5%标准，
校准源的功率准确度可优于±1.2％)
功率动态范围:30dBm～+20dBm
源驻波比：1.08
外形尺寸：370×220×90(mm)
重量：5kg
AV23217连续波功率探头技术参数：
频率范围：50MHz～40GHz
功率范围：-60dBm～+18dBm
最大功率：+20dBm
功率线性度：-20dBm～+20dBm;±0.09dB/10dB
其余: 0.00dB
VSWR：50MHz～2GHz:1.12
2GHz～12.4GHz:1.22
12.4GHz～18GHz:1.38
18GHz～26.5GHz:1.43
26.5GHz～40GHz:1.89
输入连接器形式：2.4mm(m)
|
