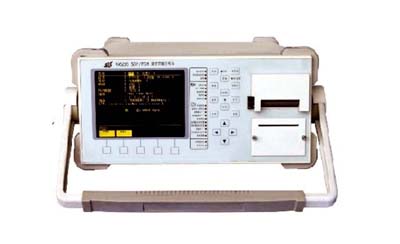

AV5236型SDH/PDH数字传输分析仪是模块化结构的便携式仪器，可以根据测试需要选配相应的测试模块，整机符合ITU-T SDH技术规范和我国光同步传输网技术体制的规定,可进行STM-1/4、PDH1~4次群设备和网络的误码、抖动、指针、开销、插入/提取和相关物理量的测量，其内置的微型打印机支持指定测试结果的定时打印，适用于SDH和PDH设备的开发、生产以及通信网的安装、认证、运营和维修等。

主要特点：
　　● PDH传输特性测试(误码、抖动)
　　● STM-1/STM-4传输测试(误码、抖动)
　　● STM-1和STM-4光接口(1310nm和1550nm)
　　● SDH/PDH告警分析
　　● 指针调整与分析
　　● 插入/提取、开销设置/分析及其它功能测试

　　AV5236型SDH/PDH数字传输分析仪能够对SDH/PDH传输系统及设备进行全面测试，主要包括：
　　　　(1) 误码和告警测试　　　 (2) 抖动测试　　　　　 (3) 自动抖动容限测试　　(4) SDH指针测试
　　　　(5) SDH的开销序列测试　　(6) SDH支路扫描测试　　(7) 映射/去映射测试

● 误码和告警测试
　　AV5236型SDH/PDH数字传输分析仪不仅支持STM-1/4传输系统的误码和告警测试而且支持PDH1~4次群的误码测试，其误码分析功能全面，包括G.821、G.826、M.2100、M.2110、M.2120等分析。

● 抖动测试
　　AV5236型SDH/PDH数字传输分析仪可以测量PDH信号和SDH信号中的抖动，检测其抖动峰峰值、正/负峰值以及抖动冲击等。其可选的抖动检测滤波器包括LP、HP1、HP2、LP+HP1、LP+HP2等可以测量由去映射和指针调整引起的支路抖动(结合抖动)。

● 自动抖动容限测试
　　所有网络中都存在着抖动，这就要求网络设备能够容忍一定量的抖动。AV5236型SDH/PDH数字传输分析仪可以对SDH/PDH传输设备和网络进行自动抖动容限测试，并给出直观的图示结果(符合ITU-T G.821/G.958)或精确的数值结果。除此之外AV5236还能进行自动抖动扫描、手动扫描或进行点频发送。

● SDH指针测试
　　由于指针的变化与SDH网络中的时钟密切相关，所以可根据指针调整的情况来推断SDH网络中的时钟情况。AV5236型SDH/PDH数字传输分析仪测试的指针参数包括正/负调整次数、调整秒、NDF(新数据标识)秒、NDF丢失秒及VC偏移等。它还可以发送指定次数的突发指针产生、发送新指针、产生G.783序列指针或设置时钟偏移进行指针调整，以观察网络设备的运行情况。

● SDH的开销序列测试
　　开销字节不仅用于管理功能而且还监视着业务的运行情况。AV5236型SDH/PDH数字传输分析仪可以设置各种序列的通道开销(POH)和段开销(SOH)，并能捕获5组开销，每组最大可达64000个。

● SDH支路扫描测试
　　在ADM安装开通时通常需要验证所有通道环路。AV5236型SDH/PDH数字传输分析仪可自动扫描所有支路的环路误码或失步情况，为验证所有通道环路提供了快捷的方法。

● 映射/去映射测试
　　AV5236型SDH/PDH数字传输分析仪的映射/去映射测试可用于检验2Mb/s、34Mb/s或140Mb/s净负荷载入或取出SDH虚容器时的误码特性。

典型应用：
　　AV5236型SDH/PDH数字传输分析仪可以进行中断业务测试(离线)与在线检测。在线检测不必中断当前业务，可以进行实时误码、抖动与开销监测。离线测试提供了更为全面的误码与抖动测试。
● 在线监测
　　在线监测可以在不影响业务的情况下对网络进行实时监测，主要用于日常维护测试。AV5236型SDH/PDH数字传输分析仪可以在线监测PDH/SDH的帧误码、编码误码、B1、B2、B3、BIP-2、MS-REI、HP-REI误码以及各种告警等，可以进行抖动监测，捕获SDH的通道开销和段开销，监测网络的指针调整情况，为网络的运行提供全面的监测。

● 离线测试(中断业务测试)
　　离线测试必须在中断业务的情况下进行，它主要用于设备的研制与生产测试或网络工程的验收测试。AV5236型SDH/PDH数字传输分析仪可用于比特误码测试、告警测试、自动抖动容限测试、指针测试、开销序列测试、映射/去映射测试等。它通常由发射机产生特定的测试信号注入到被测设备或网络，并用接收机分析接收的信号，检测网络和设备对特定信号和错误的响应，并可同时测试传输中产生的各种错误和告警。

技术规范：

订货信息：
　● 主机：AV5236 SDH/PDH数字传输分析仪(含PDH模块)
　● 标配：电源线、75ΩBNC电缆、小三芯电缆、热敏打印纸、用户手册、铝合金包装箱
　● 选件：
